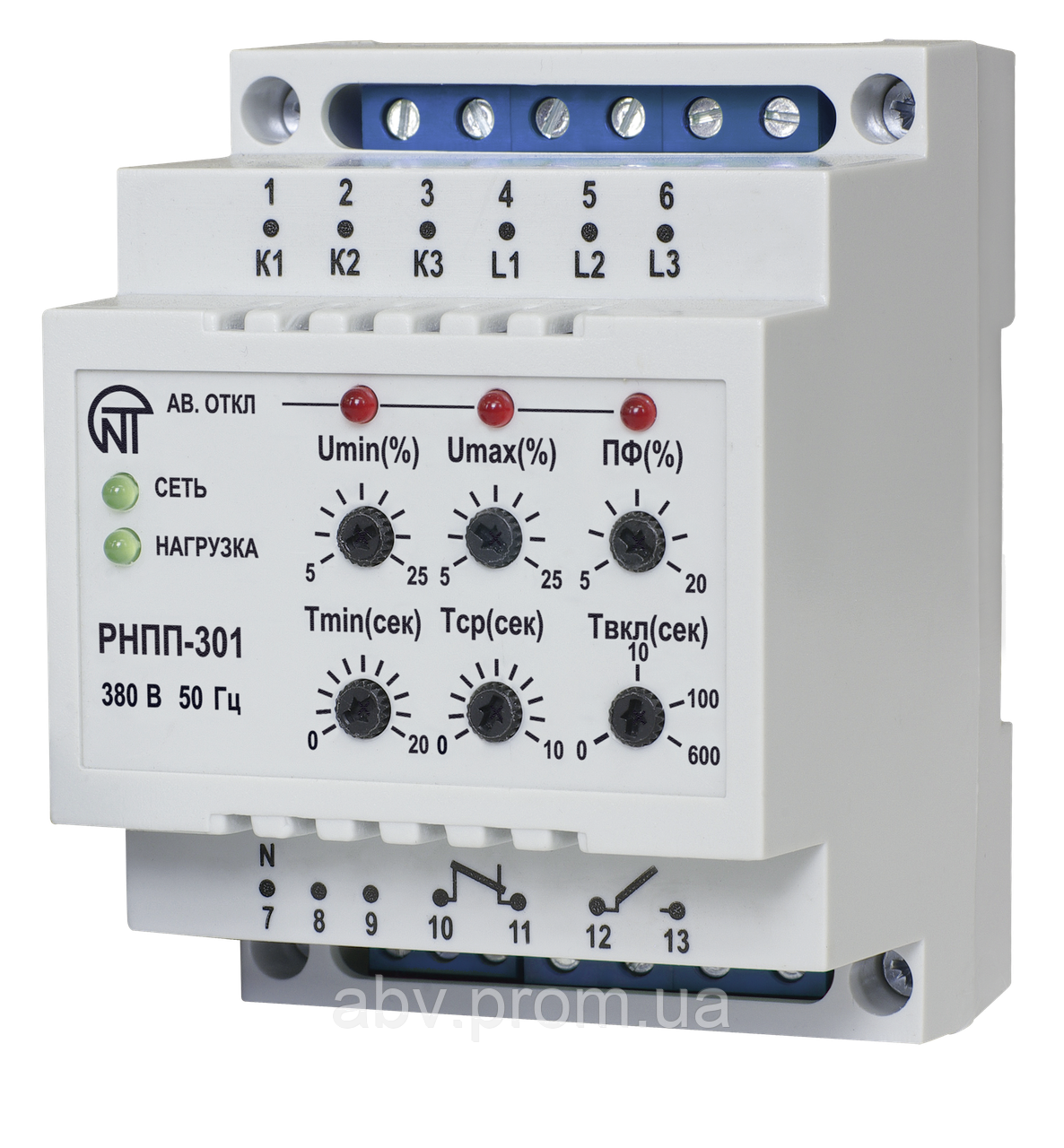

РНПП-301 Трифазне реле напруги перекосу та послідовності фаз

Реле напруги РНПП-301 призначене для захисту трифазних споживачів від основних видів аварій в електричній мережі, як-от:

• вихід чинного значення напруги за межі допустимих порогів;

• порушення послідовності та злипання фаз;

• порушення повнофазності та симетричності мережевої напруги.

Пристрій контролює основні параметри електричної мережі та під час їх відхилення вимикає навантаження.

Реле також стежить за станом силових контактів зовнішнього магнітного пуска до та після ввімкнення навантаження, контролюючи їх справність (підгоряння або злипання).

Світлодіоди на лицьовій панелі реле індикують:

• наявність напруги в мережі;

• стан навантаження (ввімкнена або вимкнена);

• вид аварії, що виникла.

Шість регулювальних потенціометрів, винесених на лицьову панель, дають змогу користувачеві встановити:

• поріг спрацьовування за максимально допустимим значенням напруги;

• поріг спрацьовування за мінімально допустимим значенням напруги;

• поріг допустимого значення перекосу фаза;

• час спрацьовування реле у разі аварійного зниження напруги;

• час спрацьовування реле у разі інших різновидів аварії мережі;

• затримку часу вмикання навантаження після відновлення параметрів мережі.

Пристрій може працювати в режимі контролю фазної або лінійної напруги (за вибором користувача).

Зараз випускається три модифікації цього пристрою.
