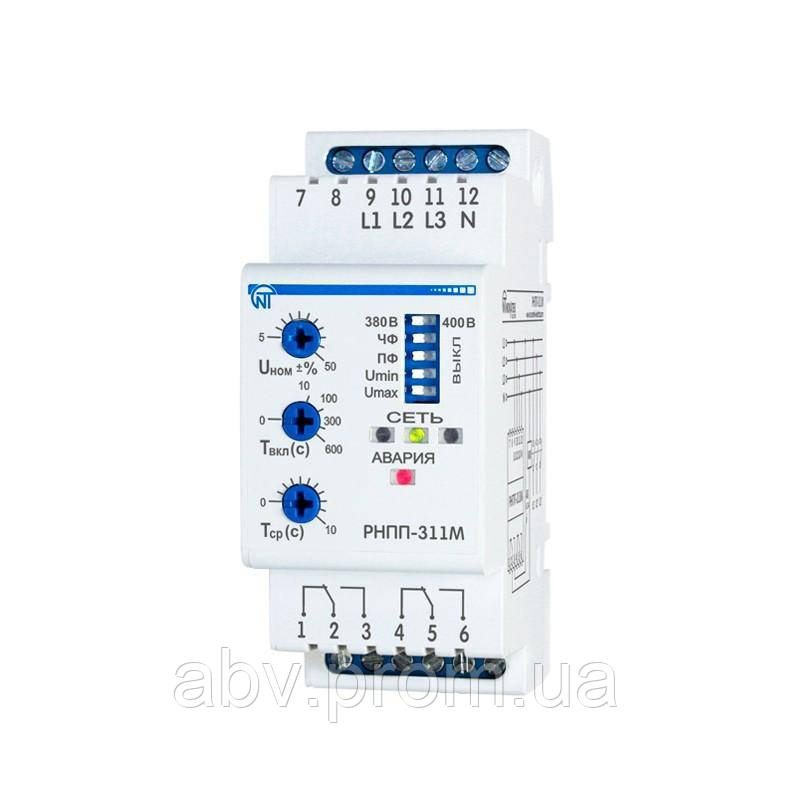

РНПП-311М Трифазне реле контролю напруги, перекосу та послідовності фаз RNPP-311M

Реле напруги РНПП-311М призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі, як-от:

• вихід чинного значення напруги за межі допустимих порогів;
• порушення послідовності і злипання фаз;
• порушення повнофазності та симетричності мережевої напруги.

Пристрій контролює основні параметри електричної мережі та під час їх відхилення вимикає навантаження.

Світлодіоди на лицьовій панелі реле індикують:

• наявність напруги в мережі;
• стан навантаження (ввімкнена або вимкнена);
• вид аварії, що виникла.

Регулювальні потенціометри дають змогу користувачеві встановити:

• поріг мінімально/максимально допустимого значення напруги (у відсотках від номінальної напруги);
• затримку часу вмикання навантаження після відновлення параметрів мережі;
• час спрацьовування вимкнення навантаження за всіх різновидів аварійної напруги.

За допомогою перемикачів на лицьовій панелі пристрою користувач може вибрати тип контрольованої мережі 400 / 415 В, а також увімкнути або вимкнути контроль таких параметрів мережі:

• послідовності і злипання фаз;
• повнофазності та симетричності мережевої напруги;
• зниження напруги;
• підвищення напруги.

Відповідні комбінації положення перемикачів дають змогу РНПП-311М працювати в різних режимах:

• режим повного контролю напруги мережі;
• режим контролю мінімальної/максимальної напруги;
• режим контролю мінімальної напруги;
• режим контролю максимальної напруги;
• режим контролю наявності фаз;
• режим контролю неправильної послідовності та наявності злипання фаз;
• режим контроля перекоса фаз.

Контроль наявності фаз зберігається за будь-якого положення перемикачів, зокрема, коли вони перебувають в положенні ВИКЛ.

Передбачена можливість під'єднання оперативного живлення 24 В (під замовлення).
